Chantier · 2018
Des parois dans une gaine technique
Limbourg. Sur un site Renault, une gaine technique verticale encombrée de conduits : prises de cotes, ossature métallique et parements posés sur cordes, entre les réseaux du bâtiment.
Le bâtiment

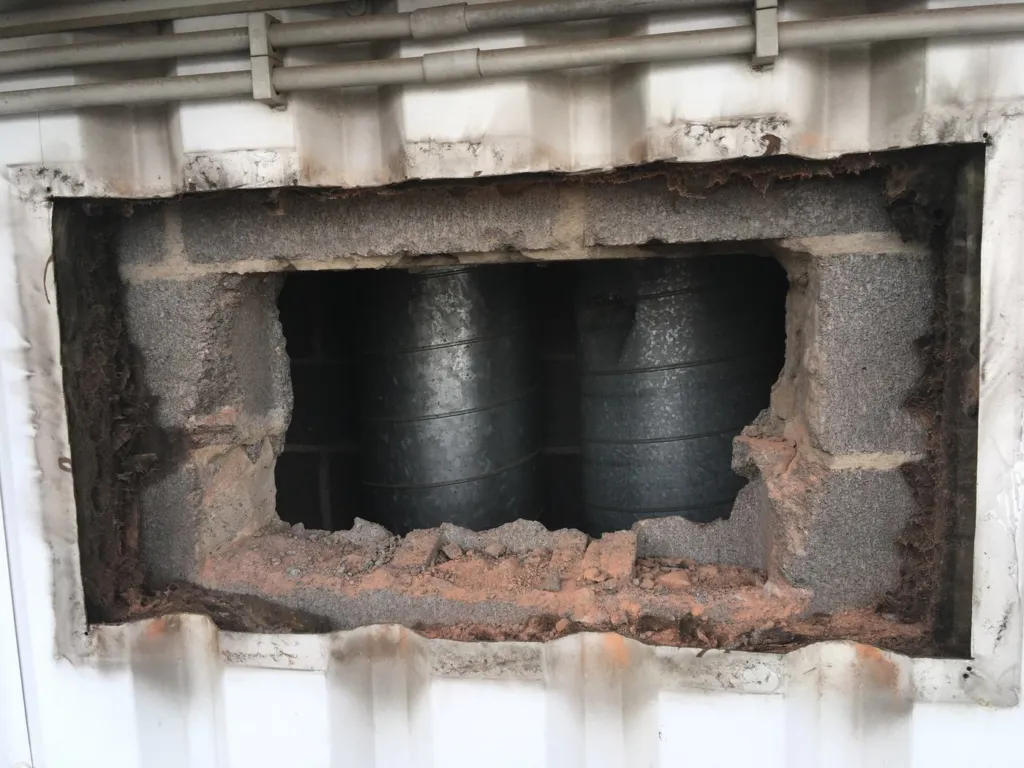

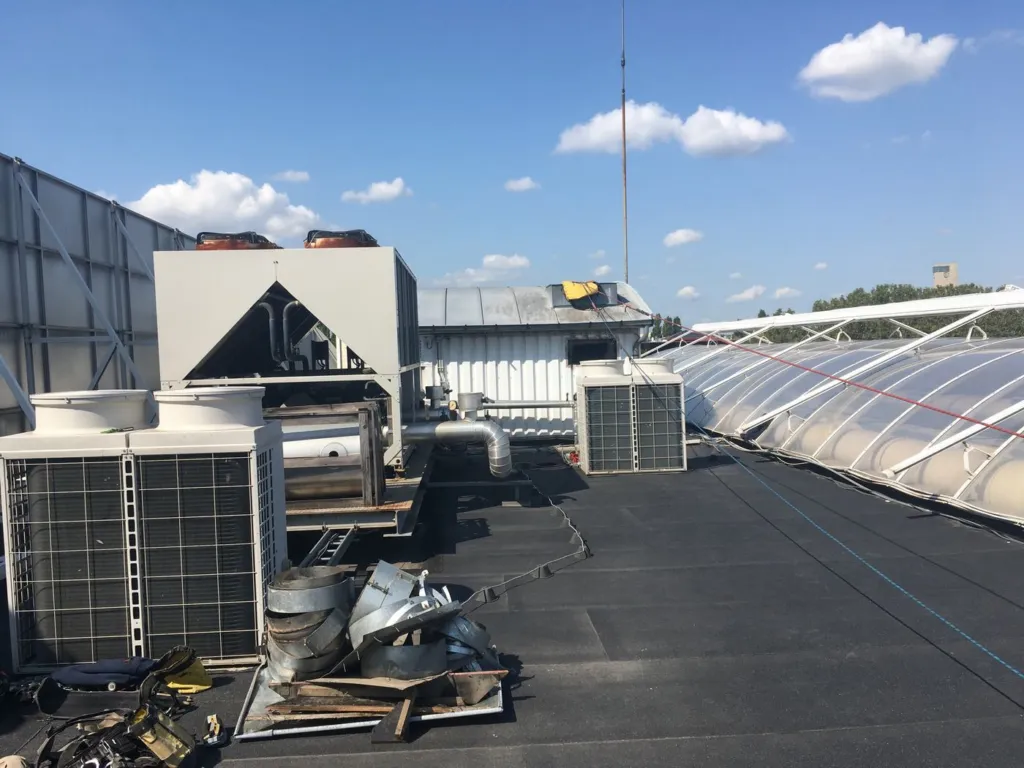

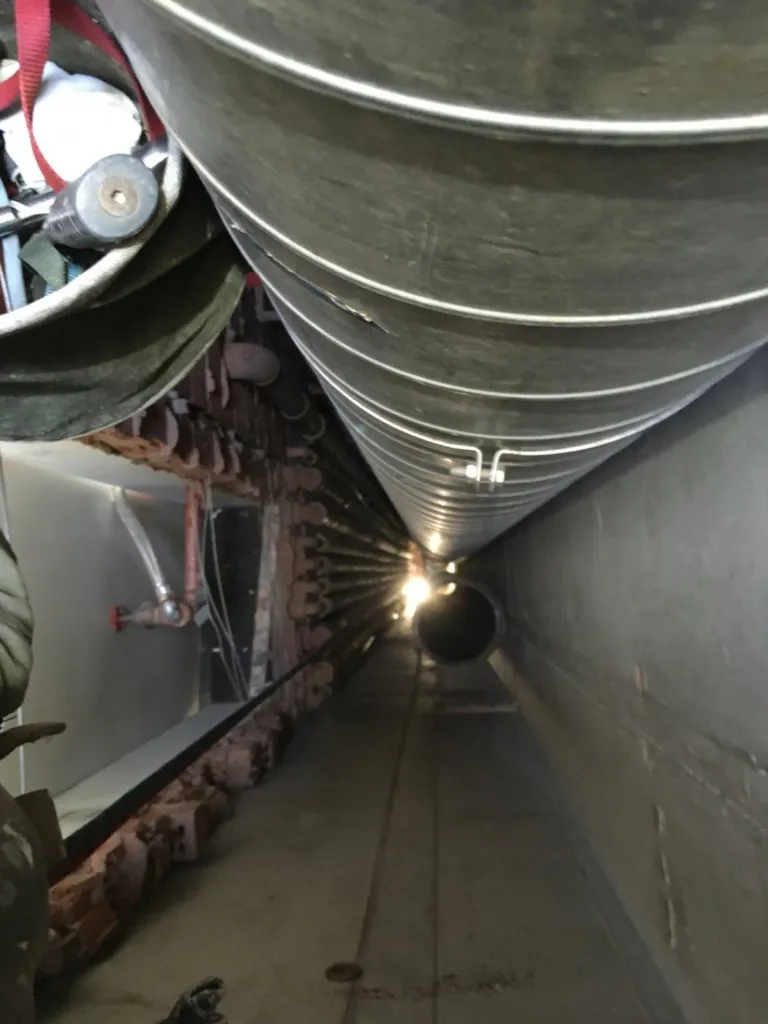

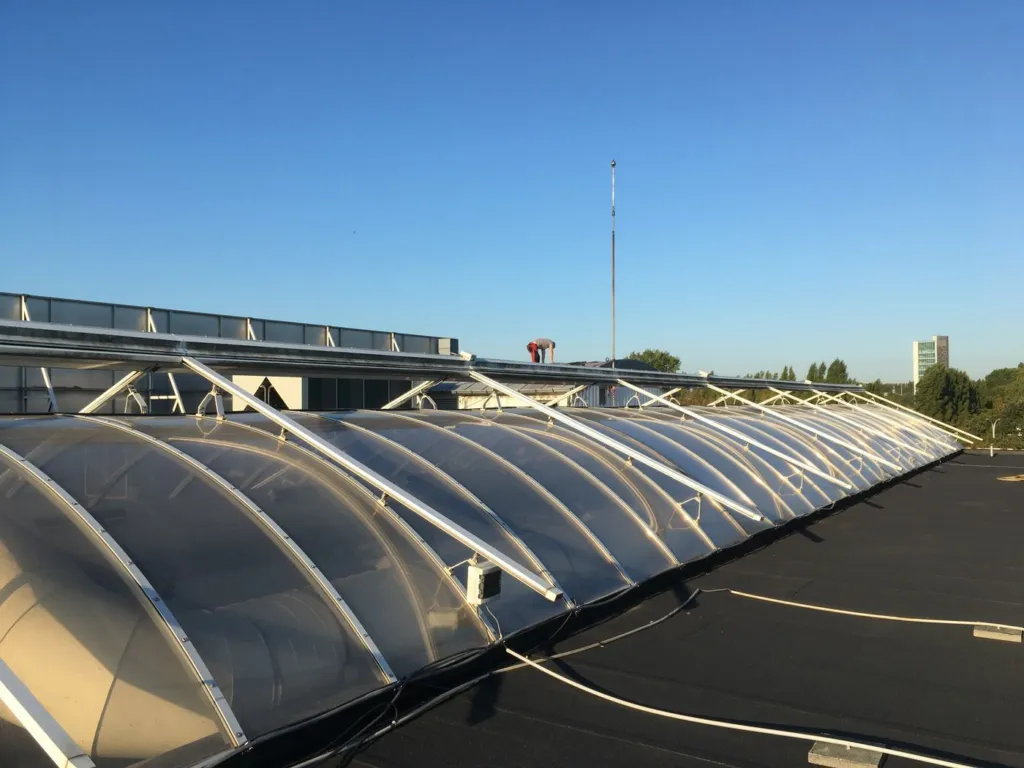

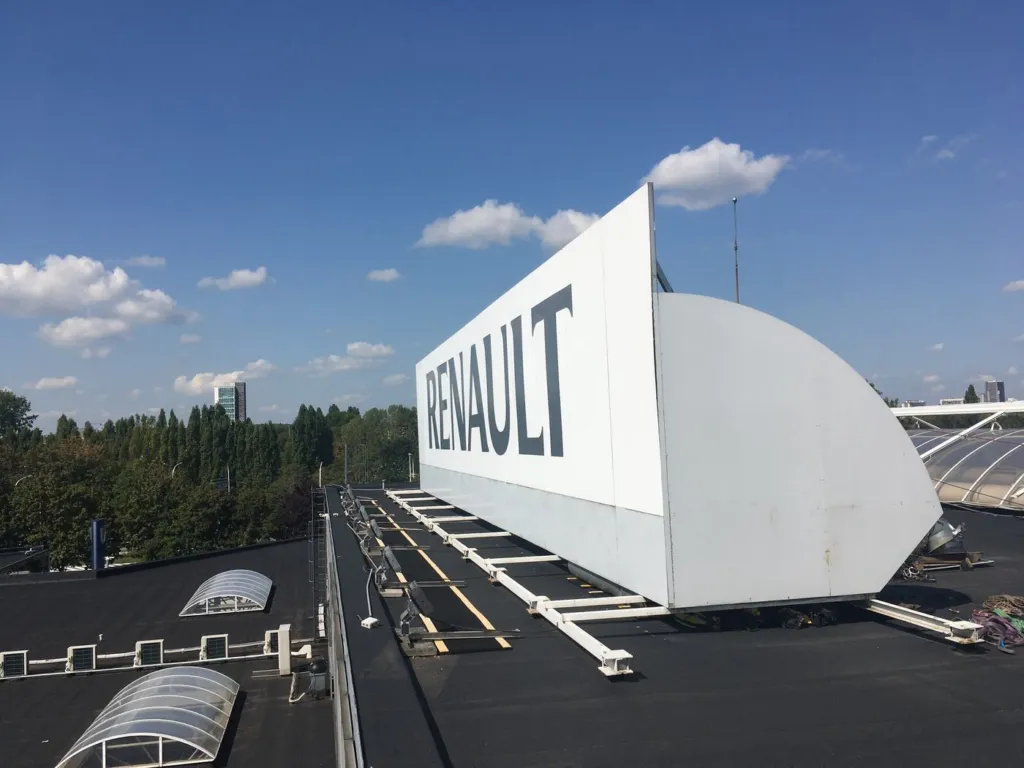

Un bâtiment industriel d'un site Renault, avec sa toiture plate couverte de groupes de ventilation et de lanterneaux. Sous cette toiture, une gaine technique verticale en blocs de béton, par où passent de gros conduits, et dont les parois devaient être habillées.
La difficulté
Un volume de moins de deux mètres de côté, sur plusieurs mètres de haut, traversé par des conduits qu'on ne démonte pas : ni échafaudage ni plateforme n'y tiennent. Il faut y descendre, mesurer autour des réseaux, et poser des profilés et des panneaux dans un espace où l'on ne se retourne pas.
L'intervention

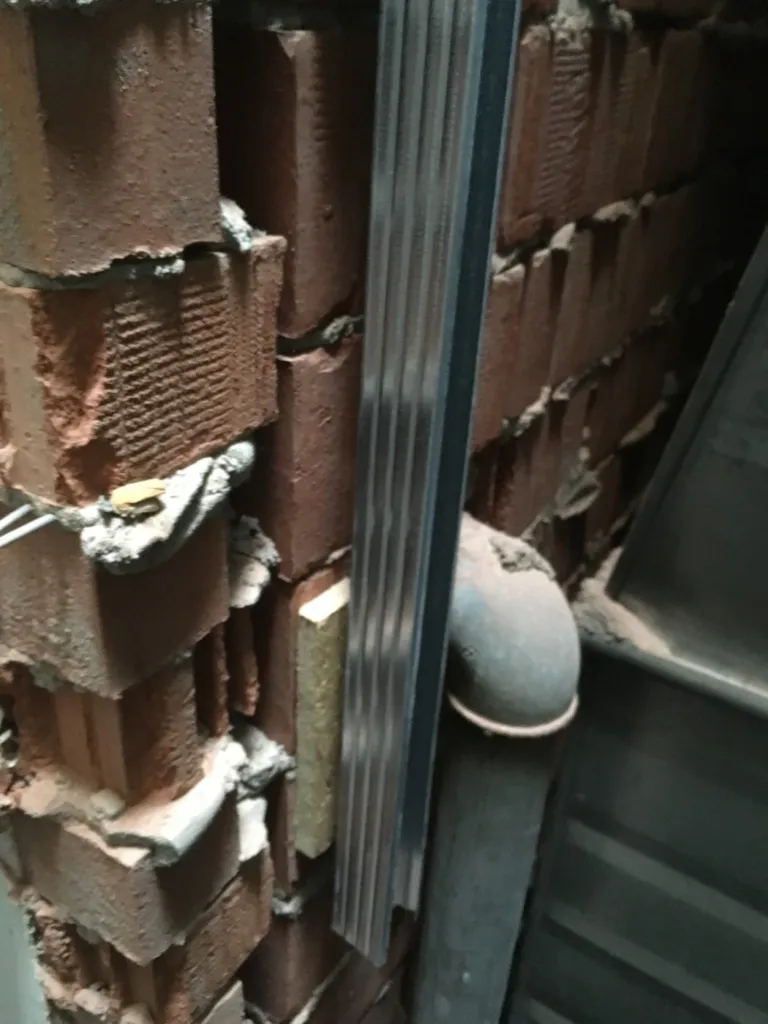

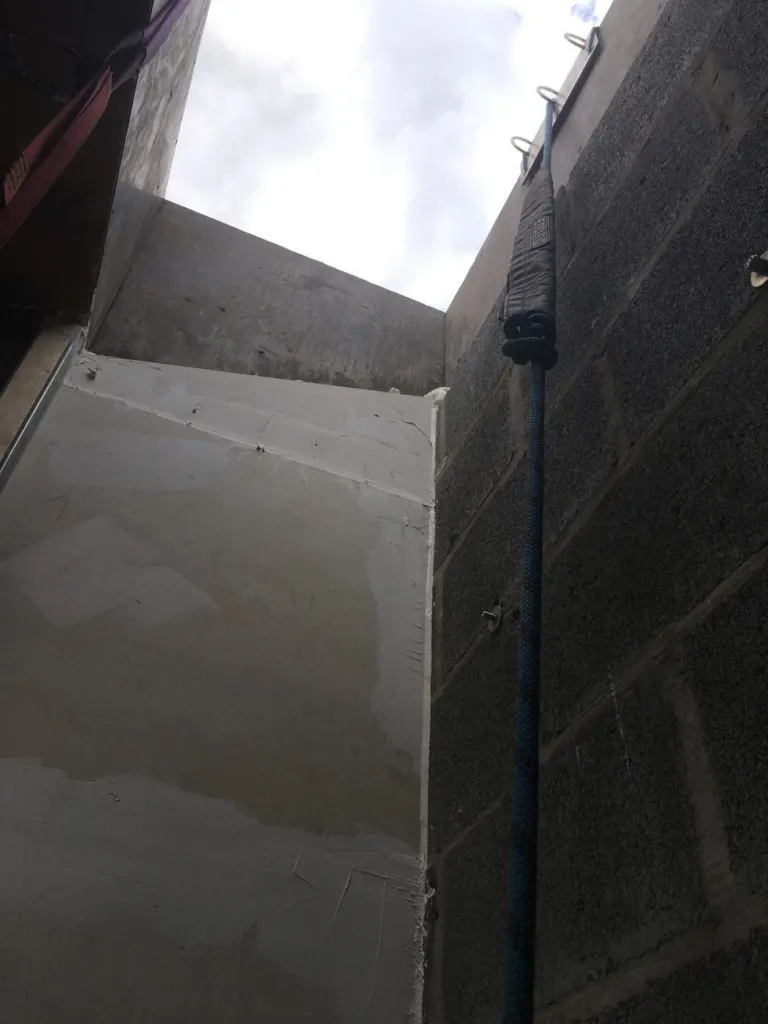

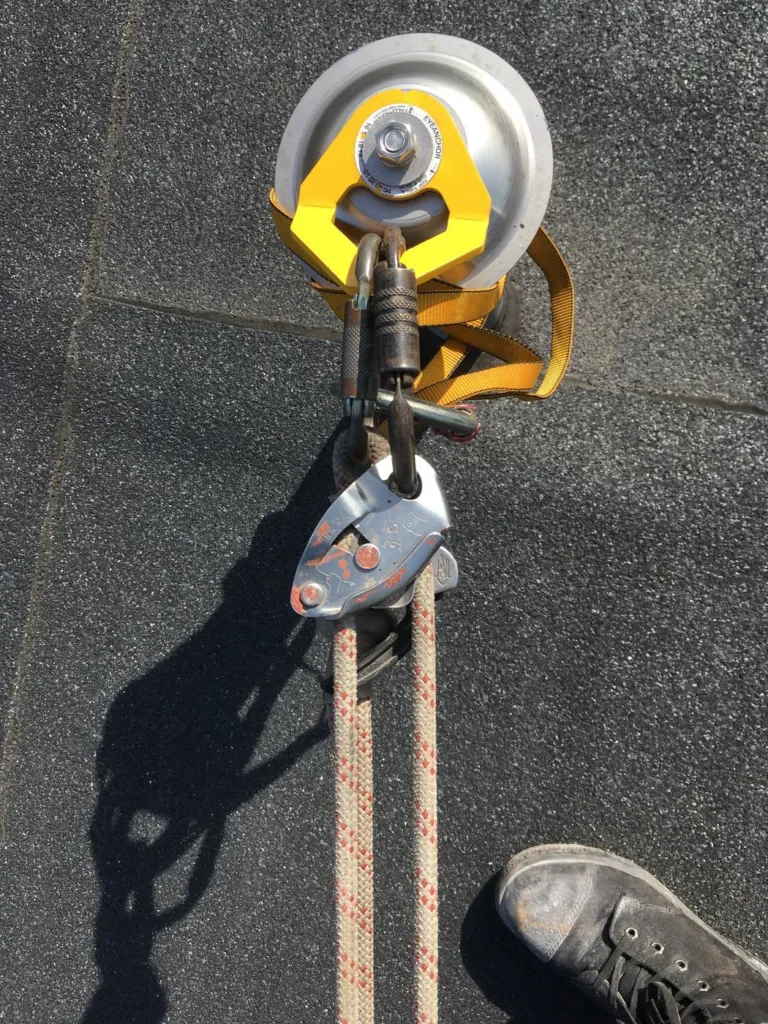

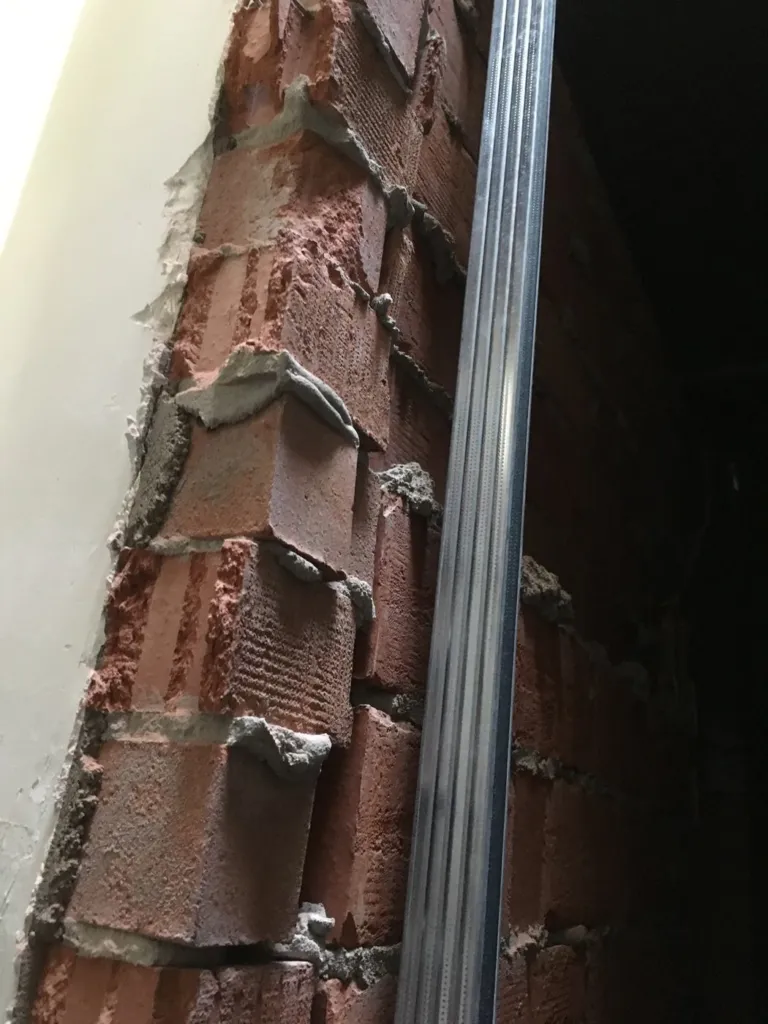

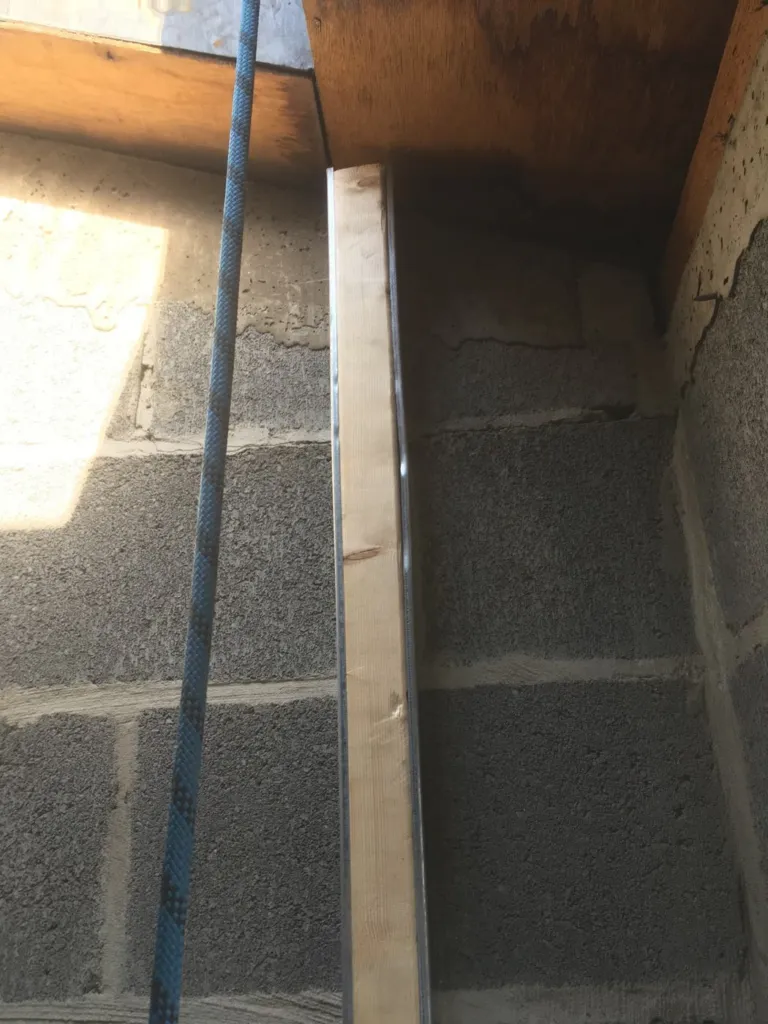

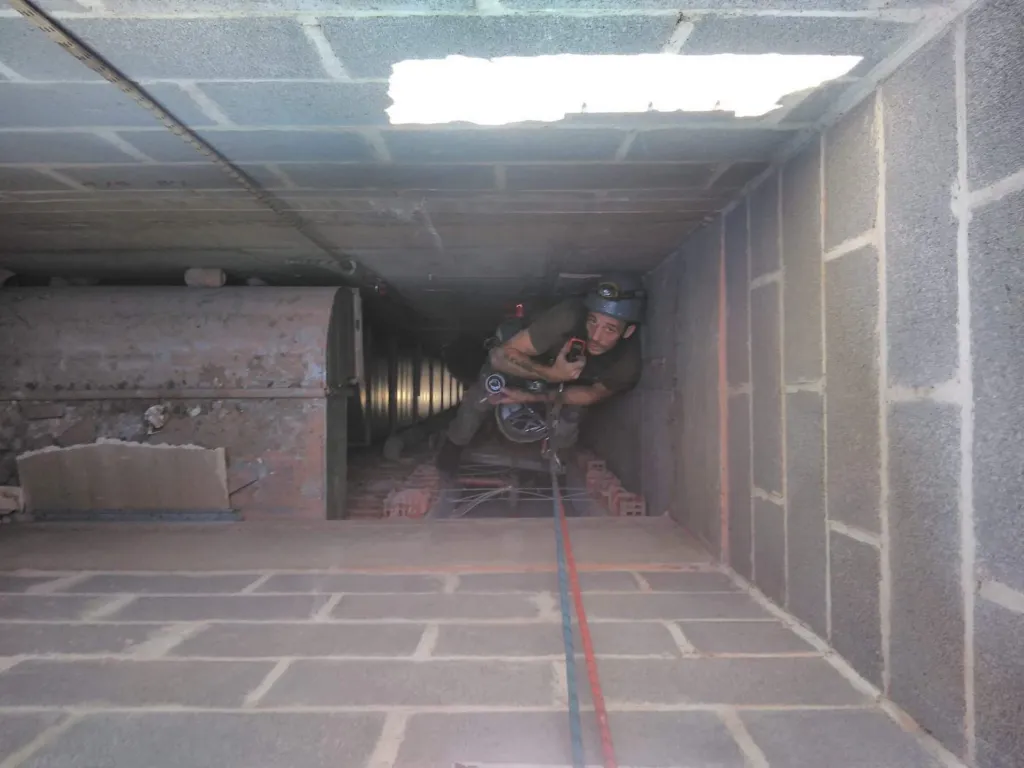

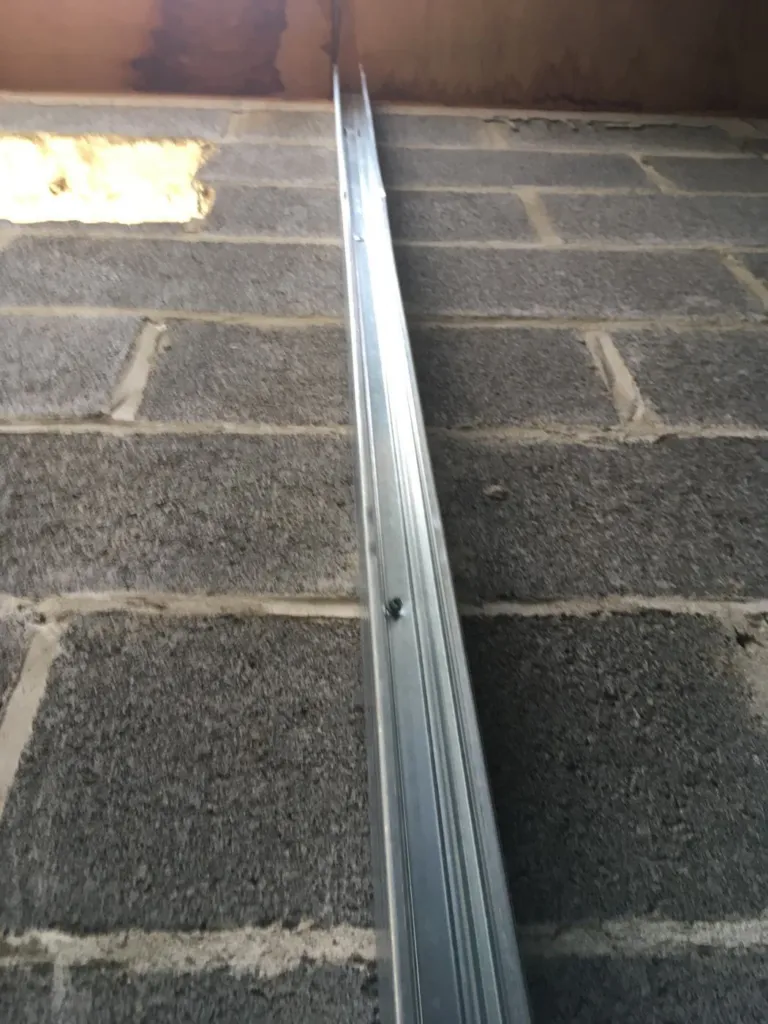

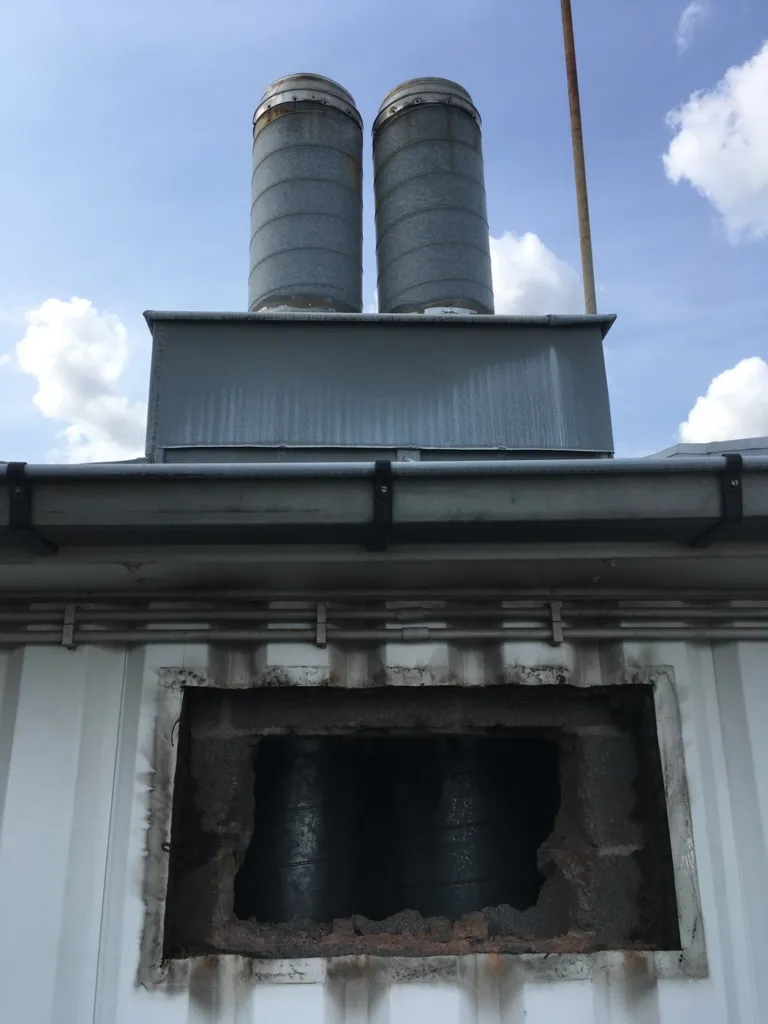

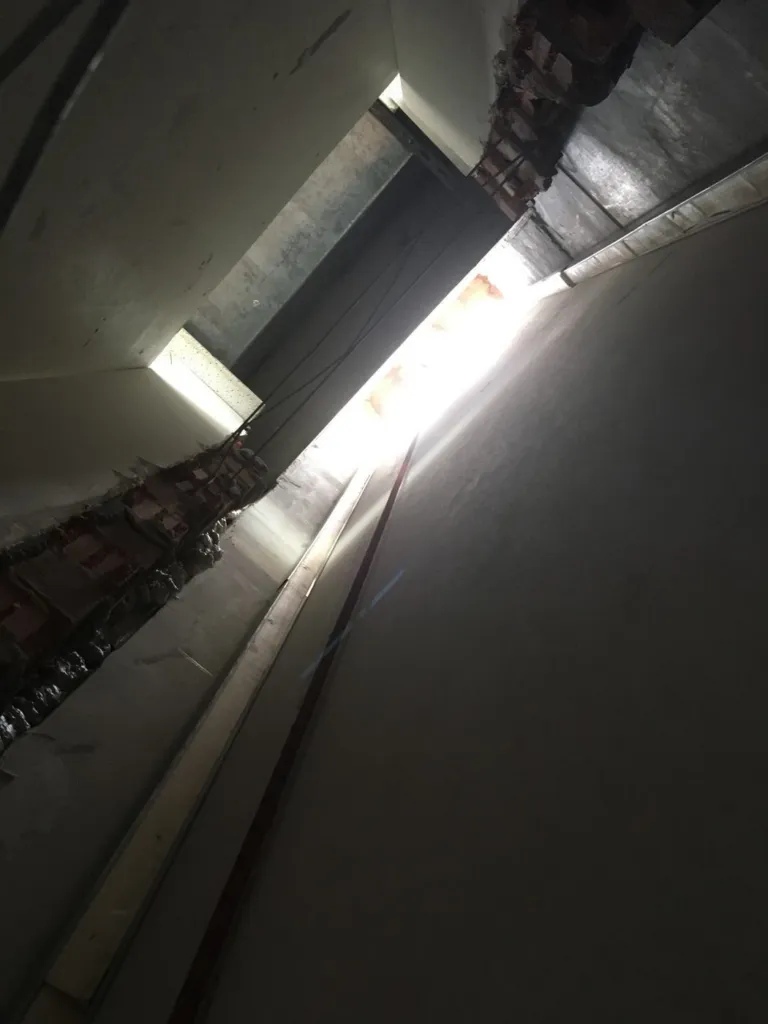

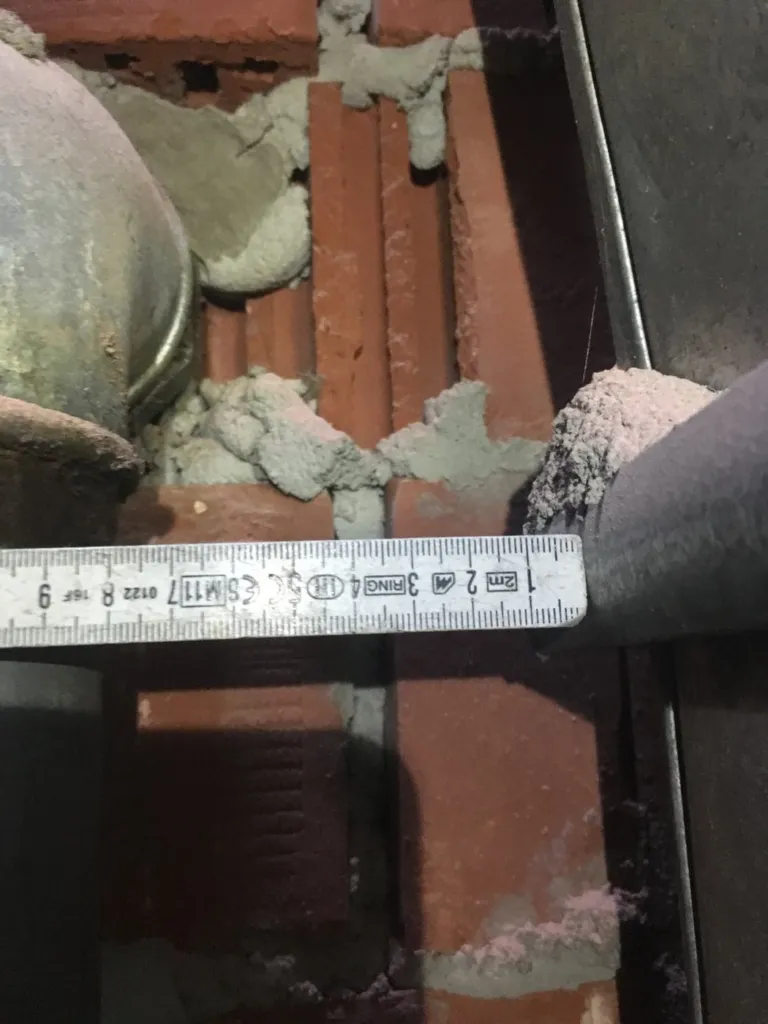

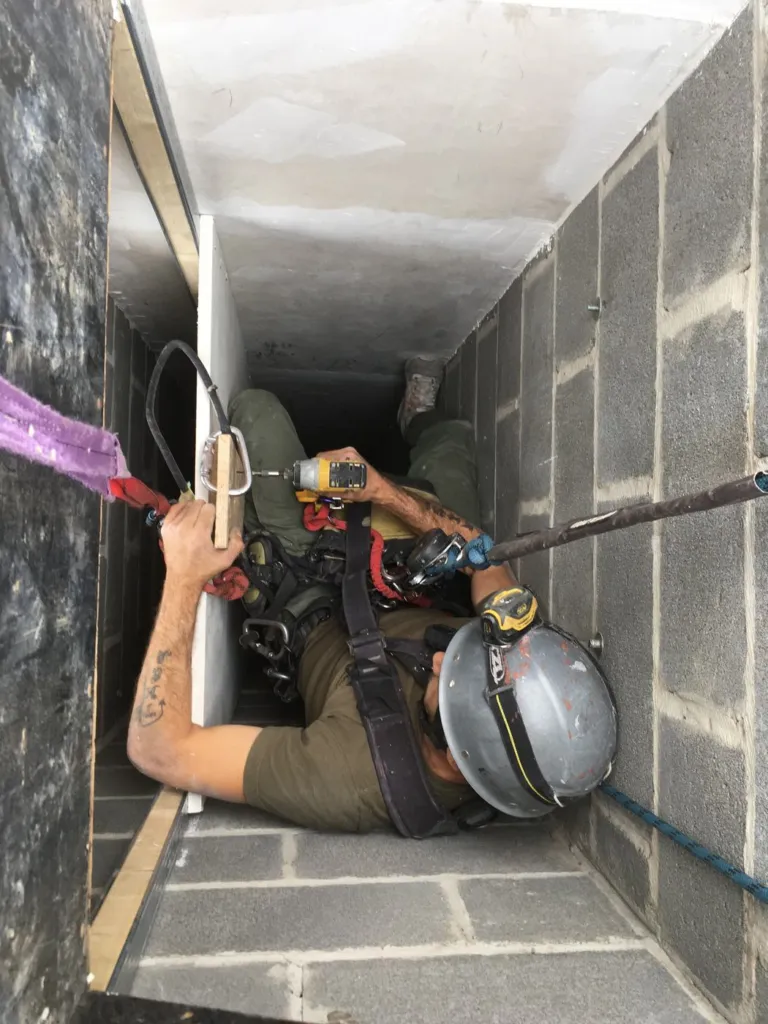

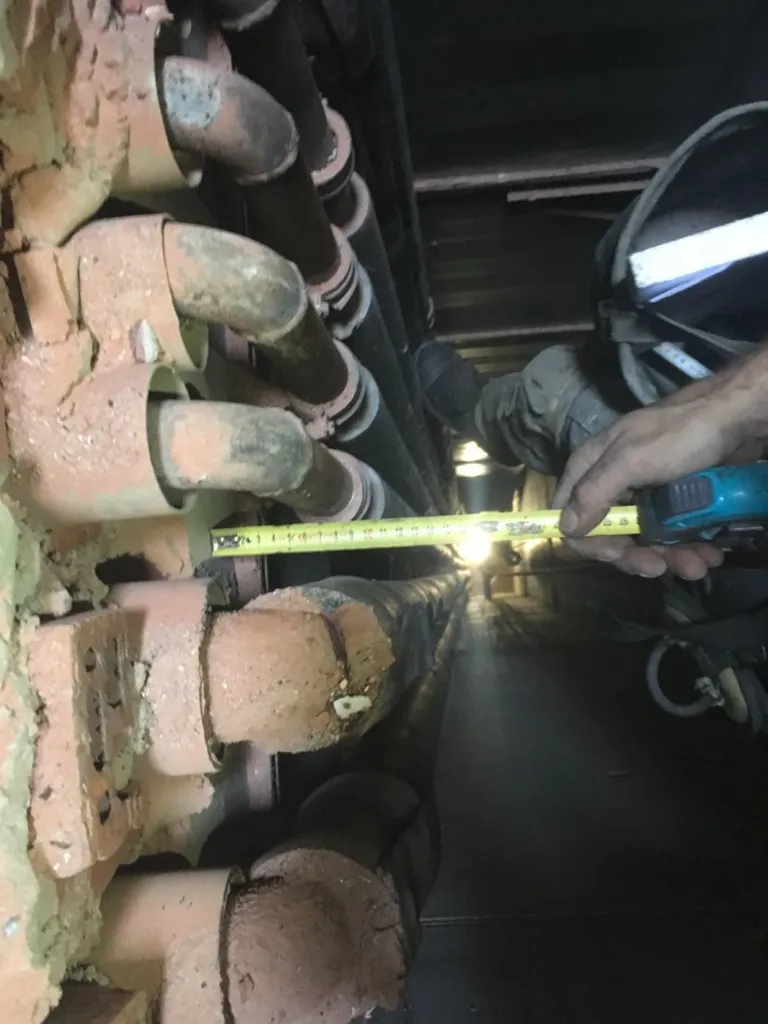

Accès à la gaine depuis la toiture. Relevé des cotes au droit de la maçonnerie et des conduits, puis fixation des profilés métalliques sur les supports, ajustés autour des réseaux. Pose des parements sur l'ossature, sur cordes, en descendant, avec les raccords aux angles et aux traversées.
Le résultat

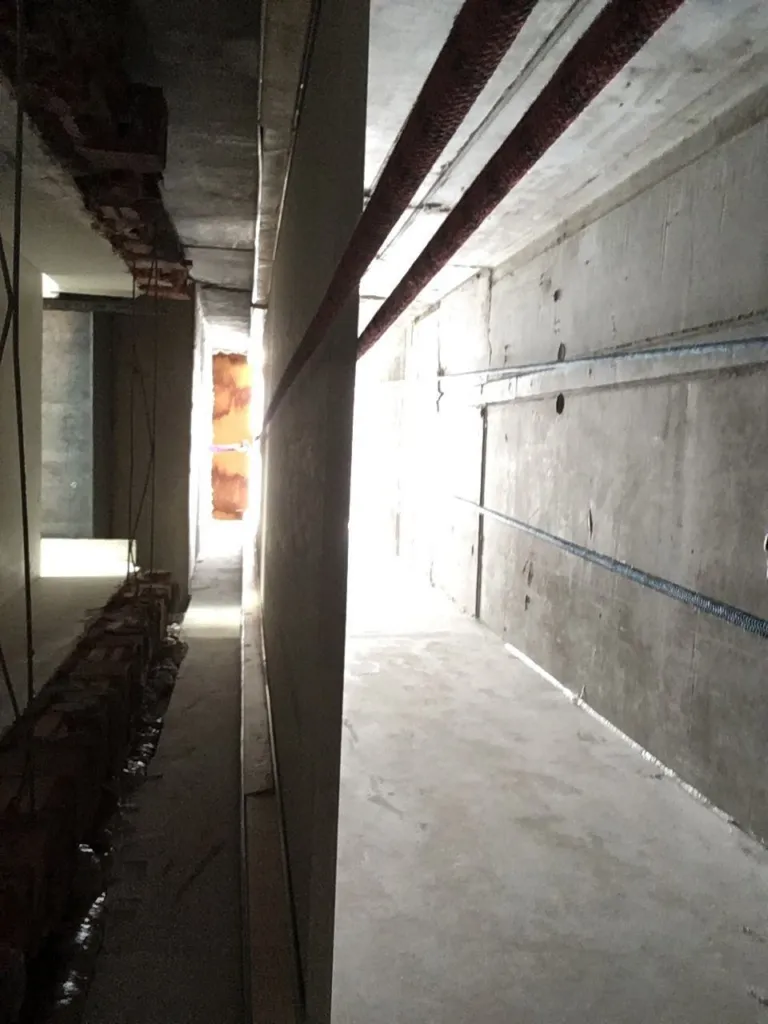

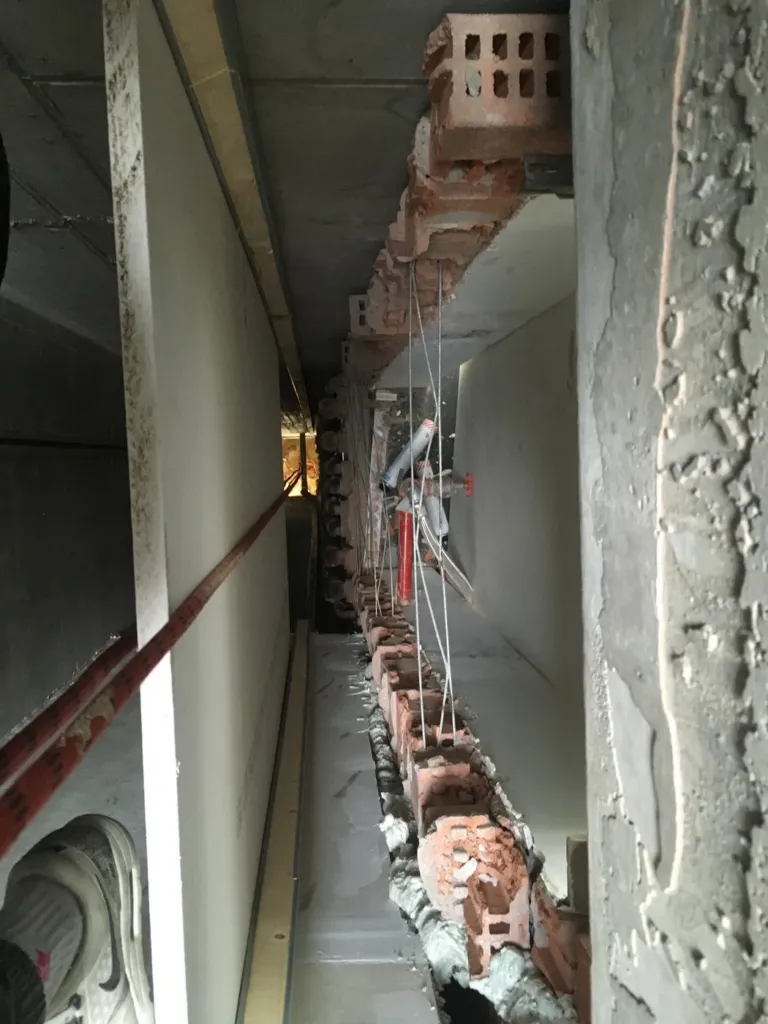

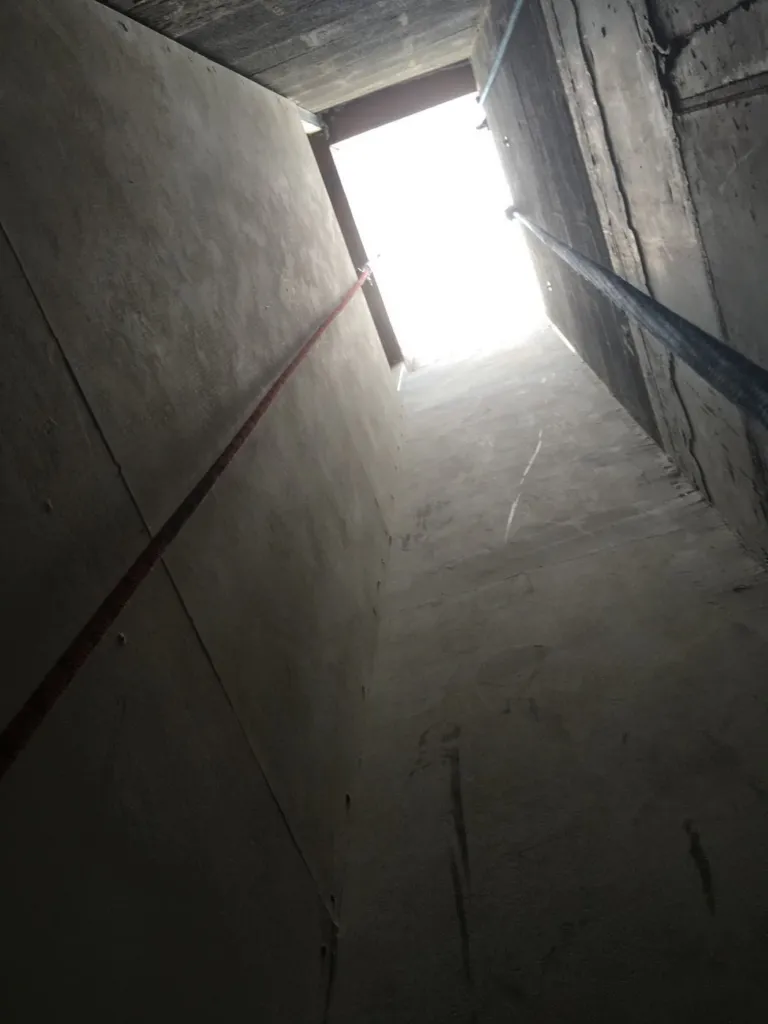

Des parois lisses et continues là où il n'y avait que des blocs nus et des conduits, posées sans interrompre les installations qui passent dans la gaine. Les photos suivent l'ossature puis le parement, de haut en bas.
Contrainte particulière

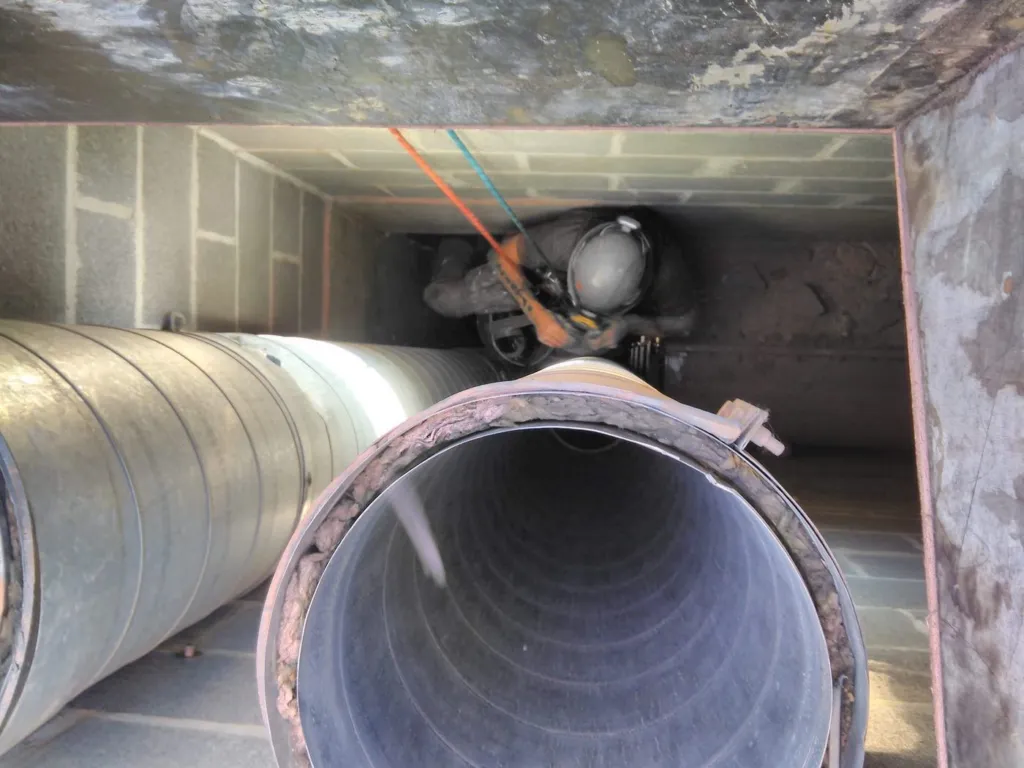

Les réseaux restent en service pendant le chantier : chaque profilé se coupe et se pose autour d'eux, et le cordiste travaille entre les conduits sans jamais s'y appuyer.
Faites glisser pour comparer
Le chantier en images
de la toiture au fond de la gaine
Le relevé
relevé- Profondeur
- 8 mDe la toiture au fond de la gaine
- Période
- 1 moisCotes, ossature, parements
- Accès
- CordeDepuis la toiture, réseaux en service
- Sur le chantier
- Le patronSur les cordes, tous les jours
- Type de bâtiment
- Bâtiment industriel, gaine technique
- Localisation
- Limbourg
- Prestations
- Relevé, ossature métallique, parements
- Année
- 2018
