Chantier · 2020 à 2022
Des conduits dans une gaine en brique
Province d'Anvers. Une galerie en brique et sa gaine verticale, trop étroites pour un échafaudage : supports, tronçons de conduit spiralé, coudes et traversées posés sur cordes, jusqu'à la sortie en toiture.
Le bâtiment

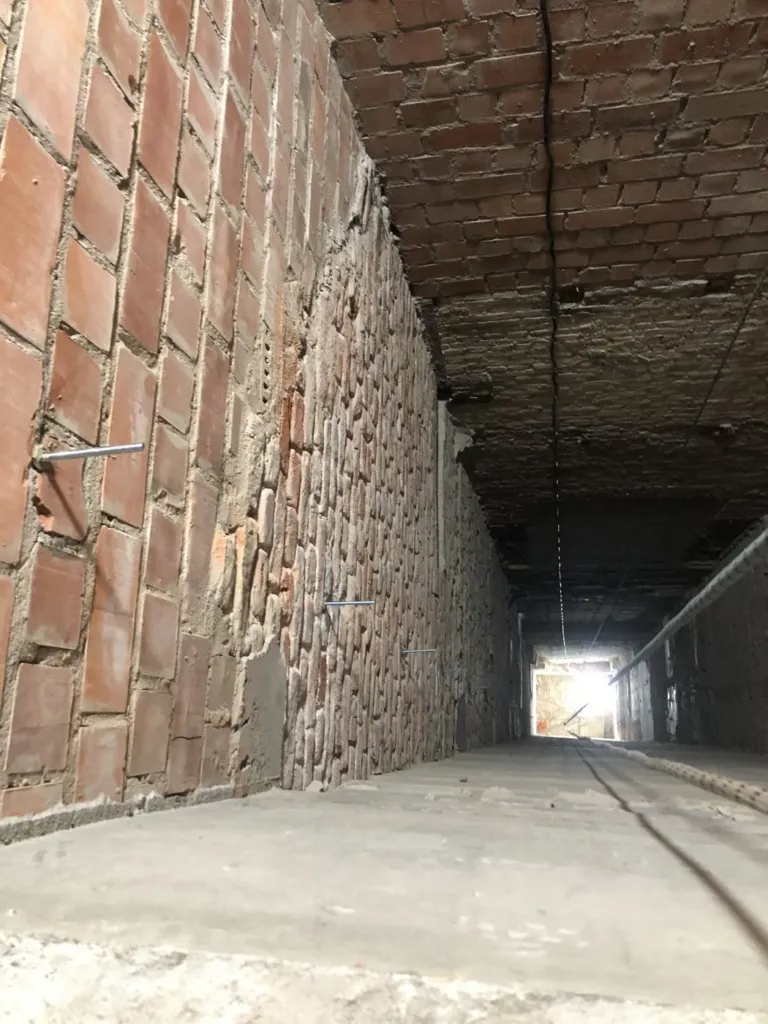

Un bâtiment ancien traversé par une galerie technique en brique, longue et basse, qui rejoint une gaine verticale montant jusqu'à la toiture. Des maçonneries irrégulières, peu de lumière, et un parcours de conduits à faire passer d'un bout à l'autre.
La difficulté

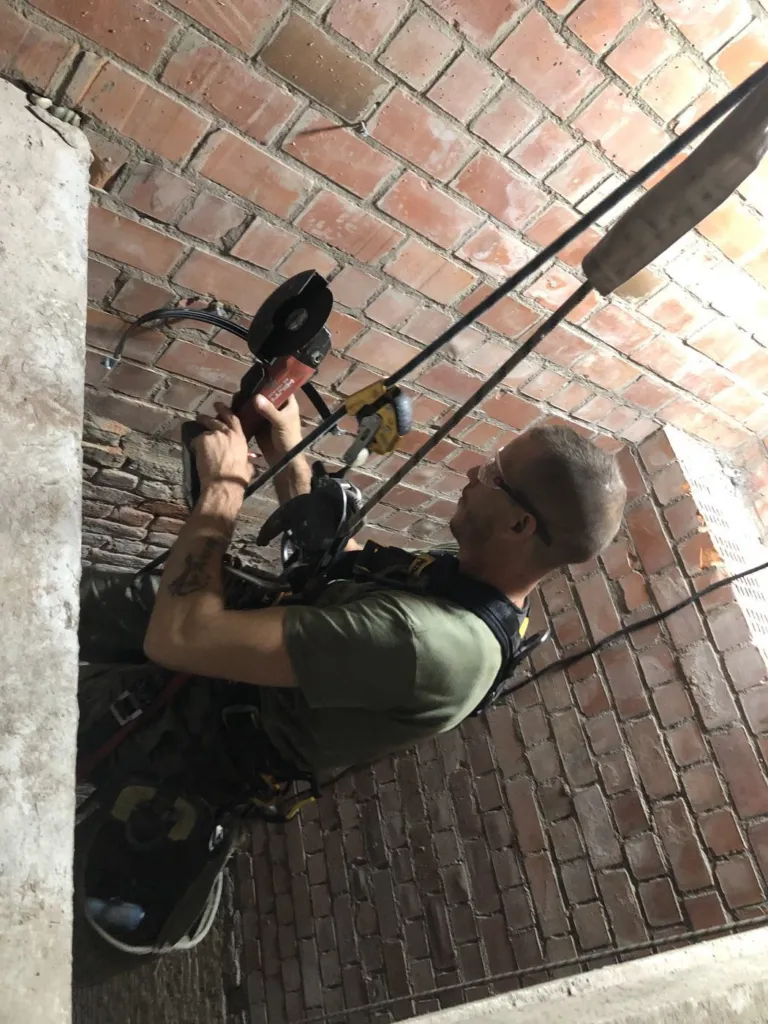

Une gaine verticale d'un mètre de côté, sans plancher ni échelle : aucun échafaudage n'y tient, et un tronçon de conduit de plusieurs mètres ne se hisse pas à bout de bras. Chaque support se fixe dans une brique qu'il faut d'abord sonder, et chaque traversée s'ouvre dans un mur qu'on ne connaît pas.
L'intervention

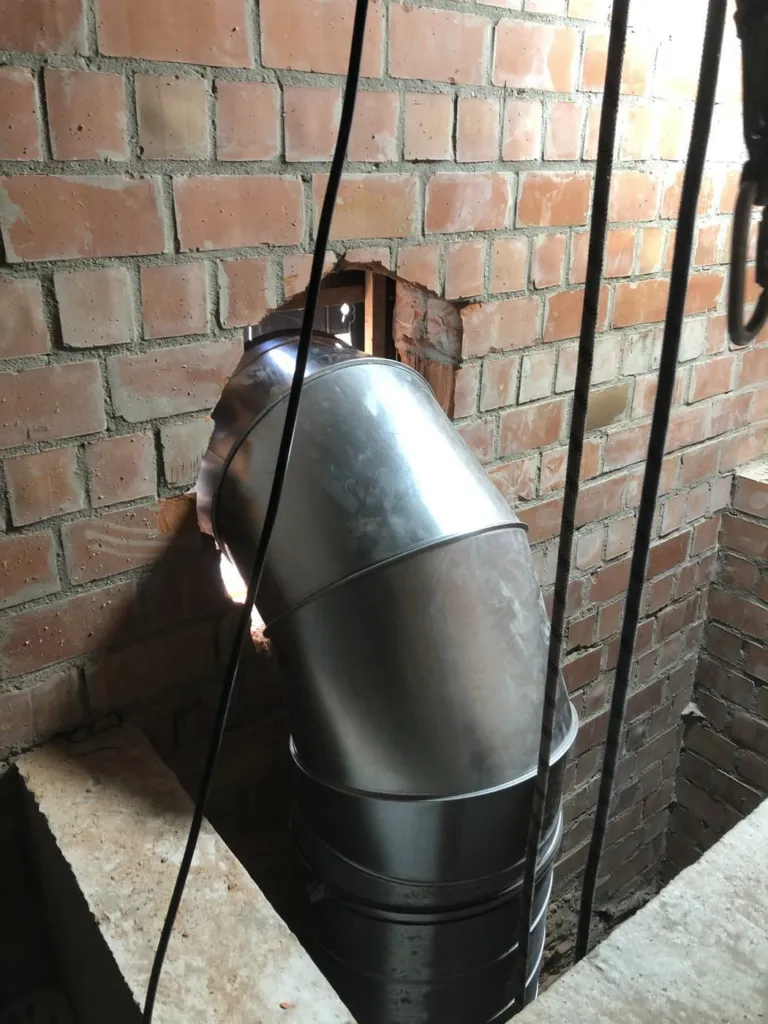

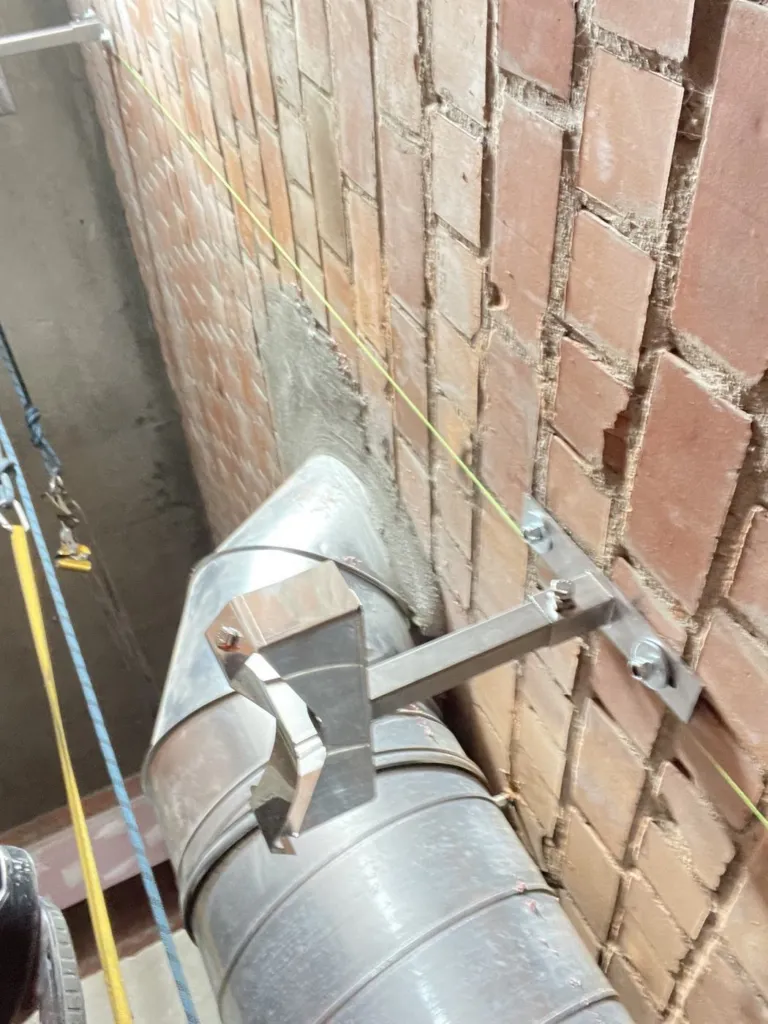

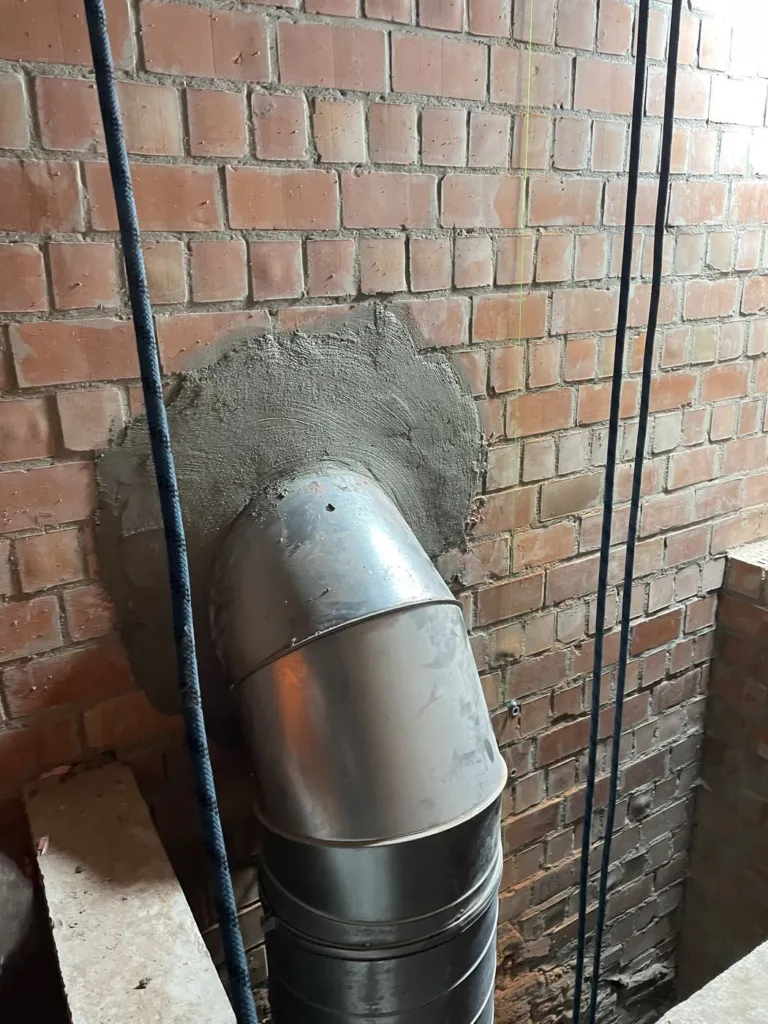

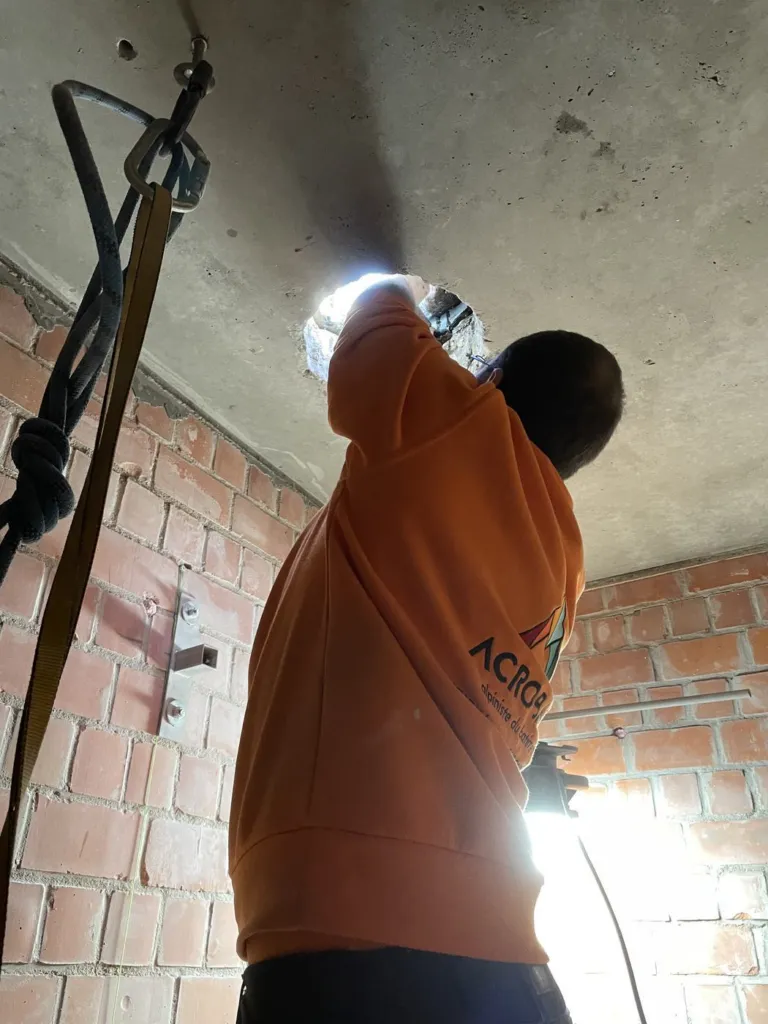

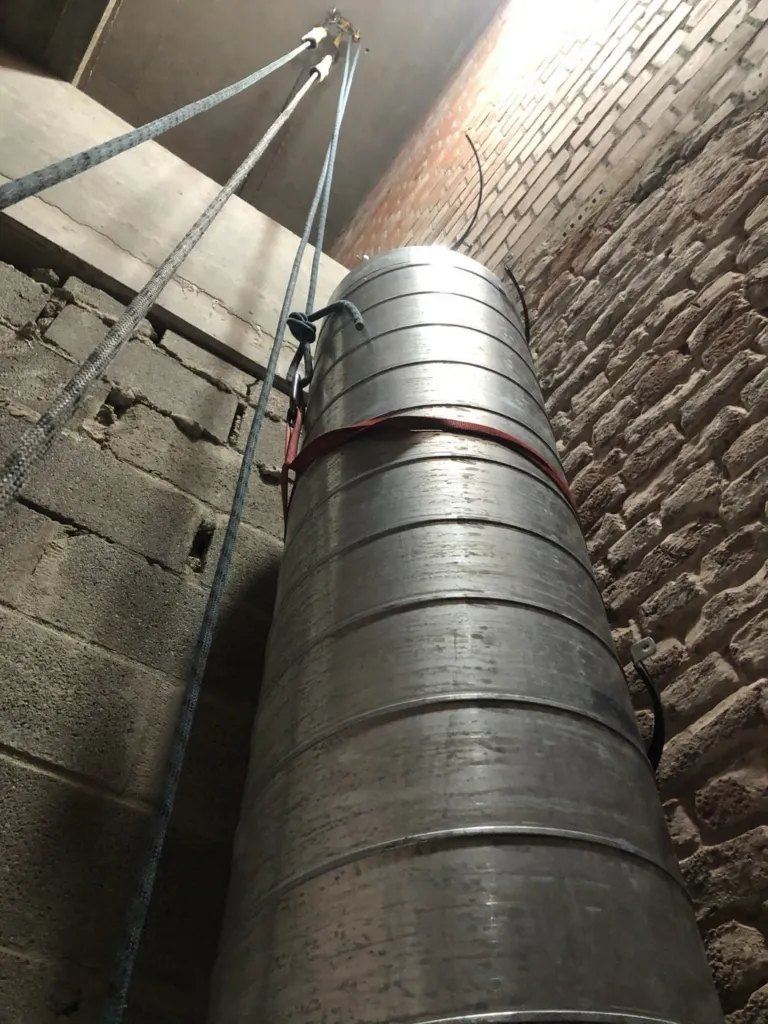

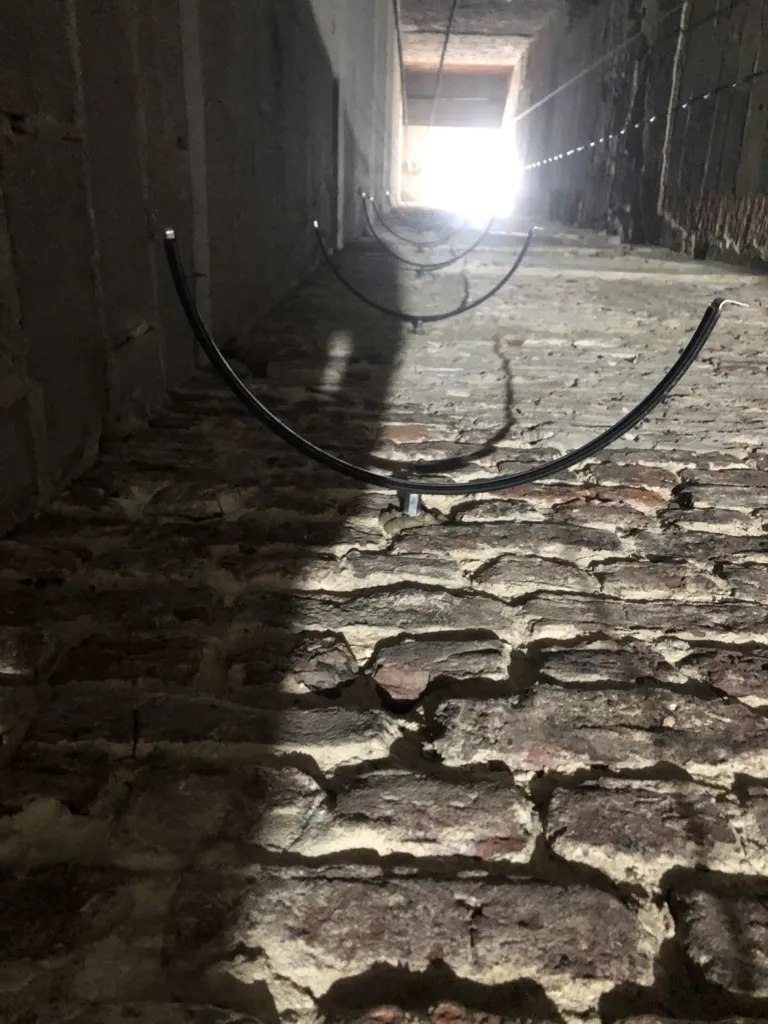

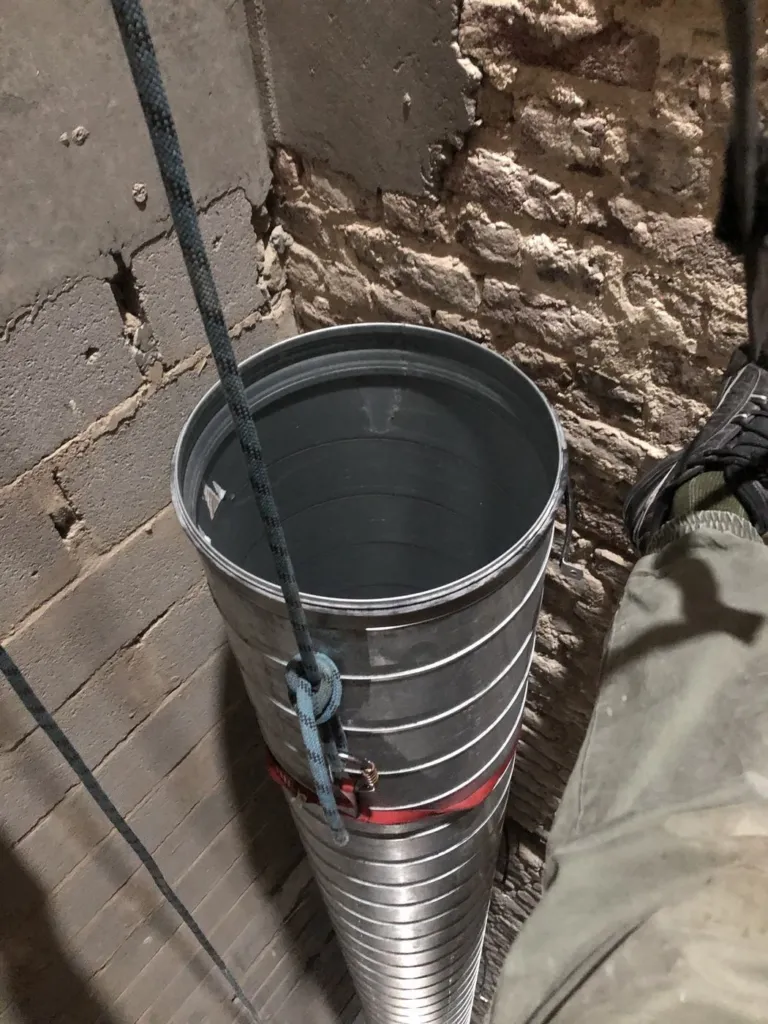

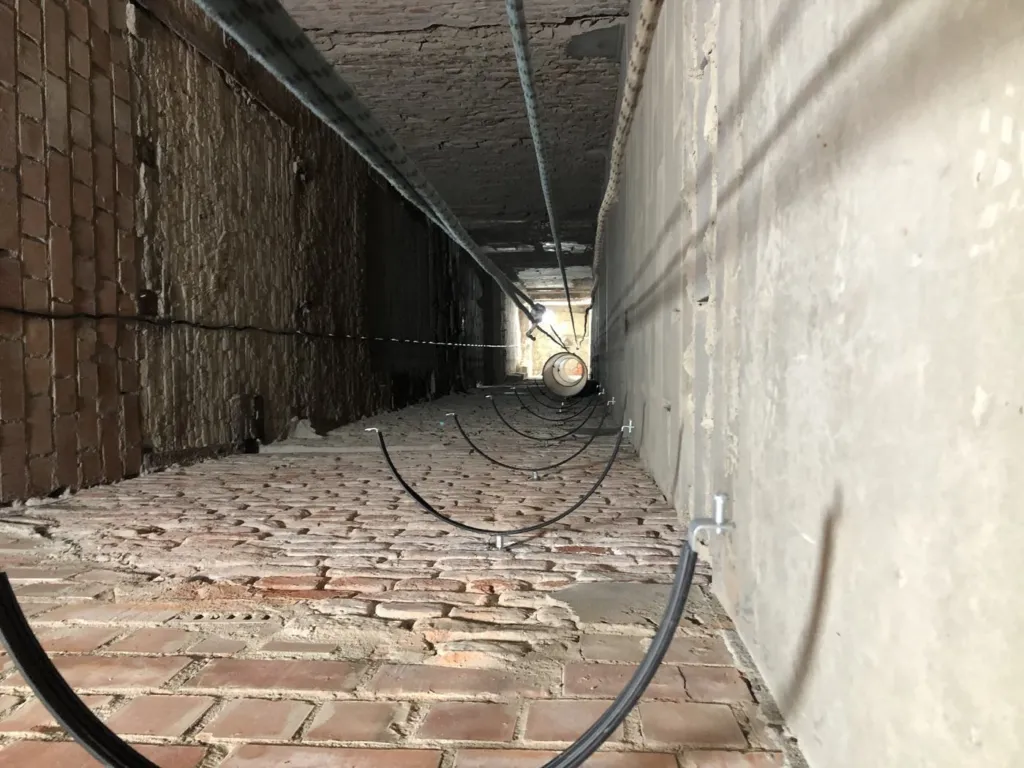

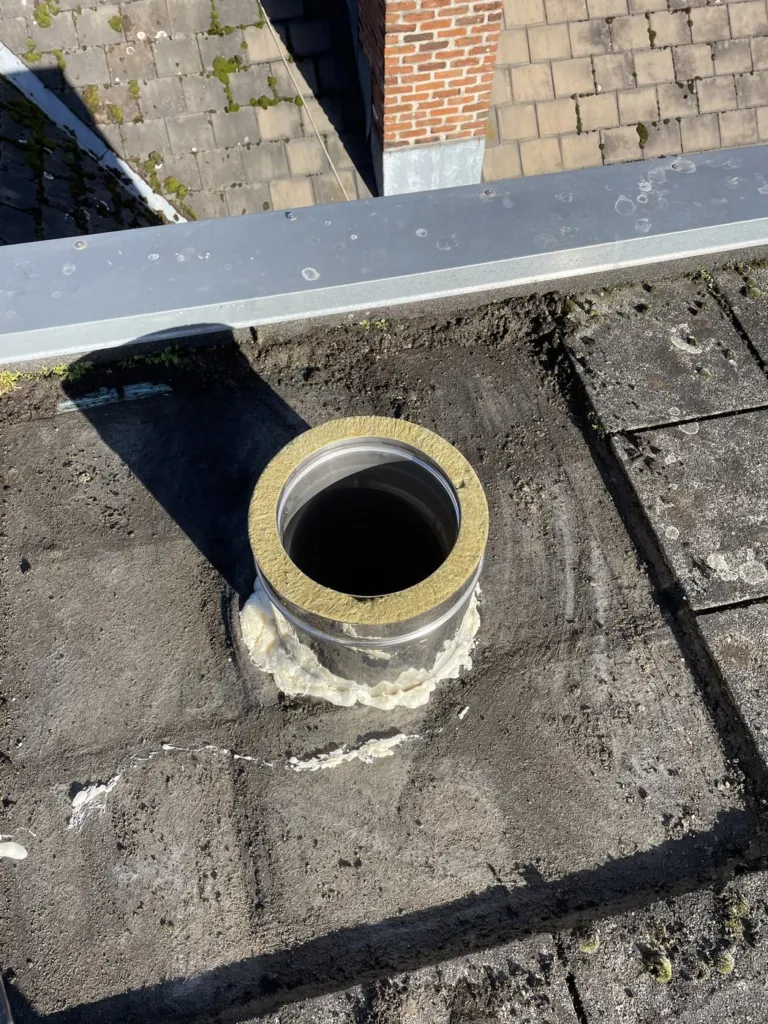

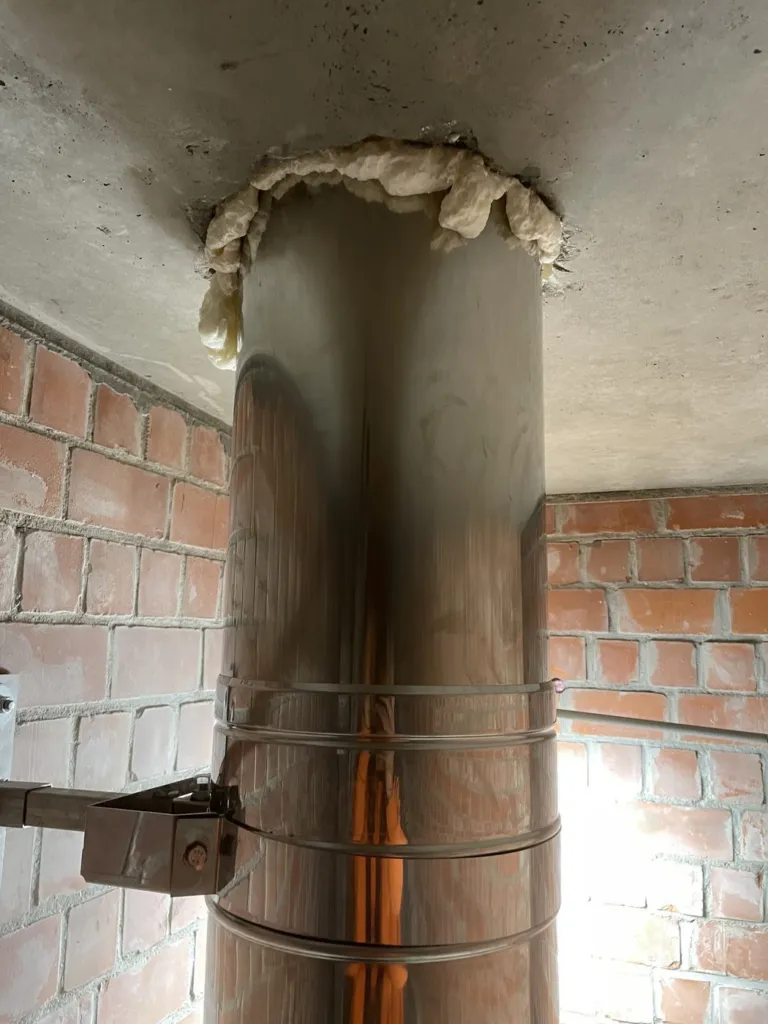

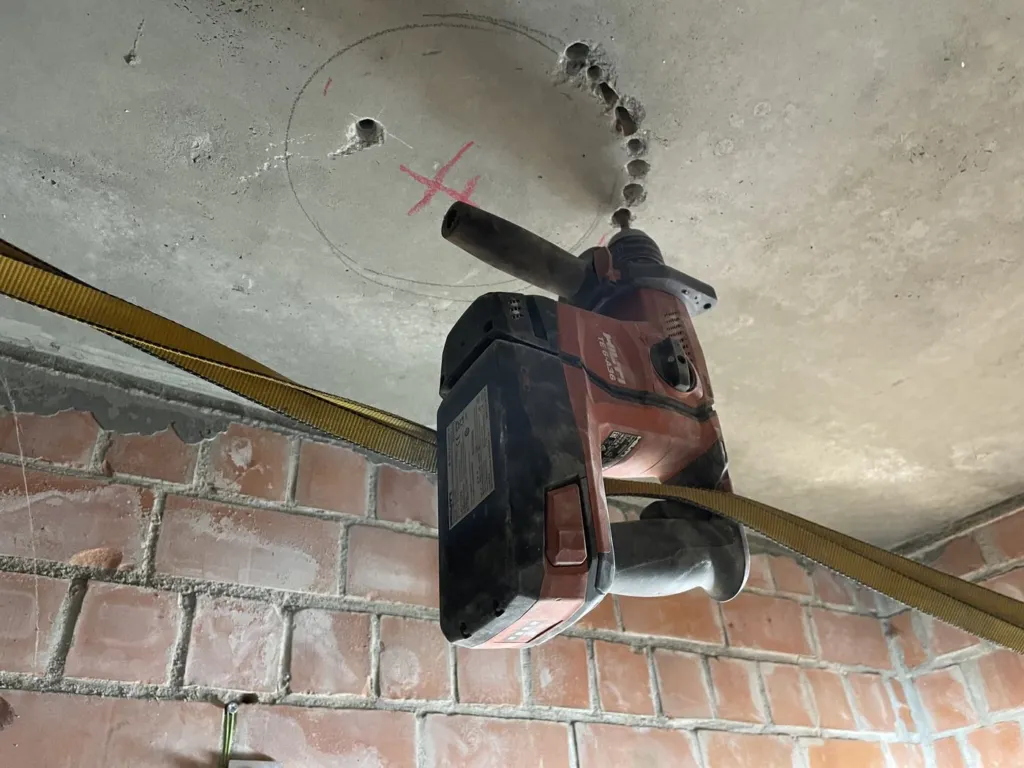

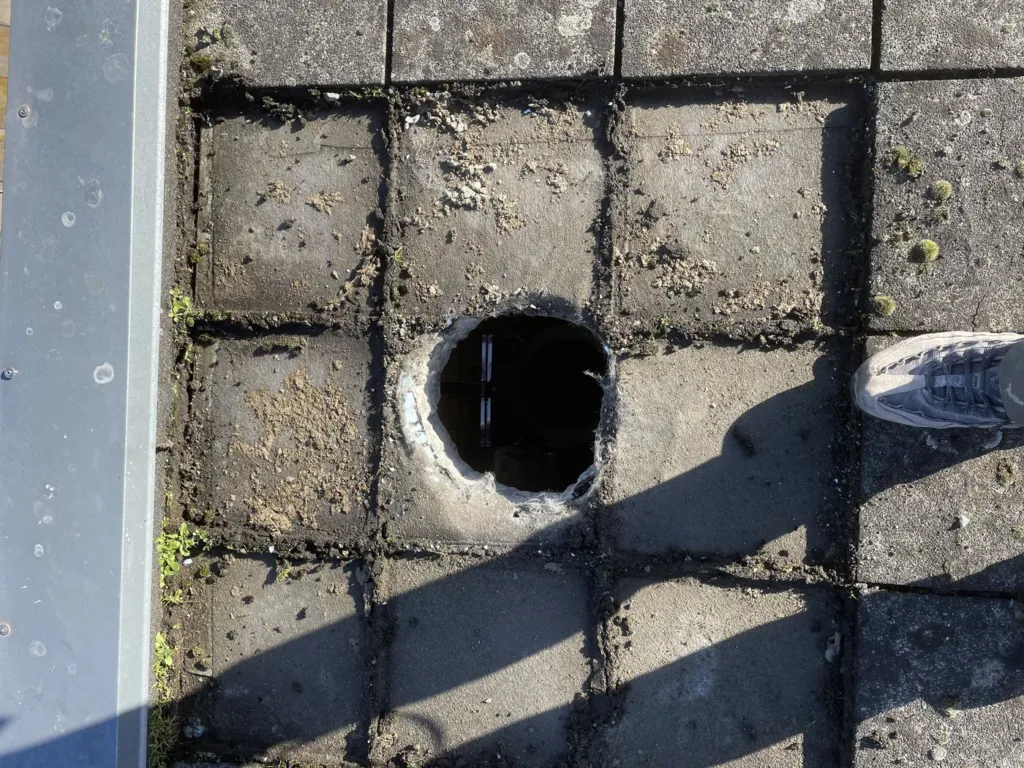

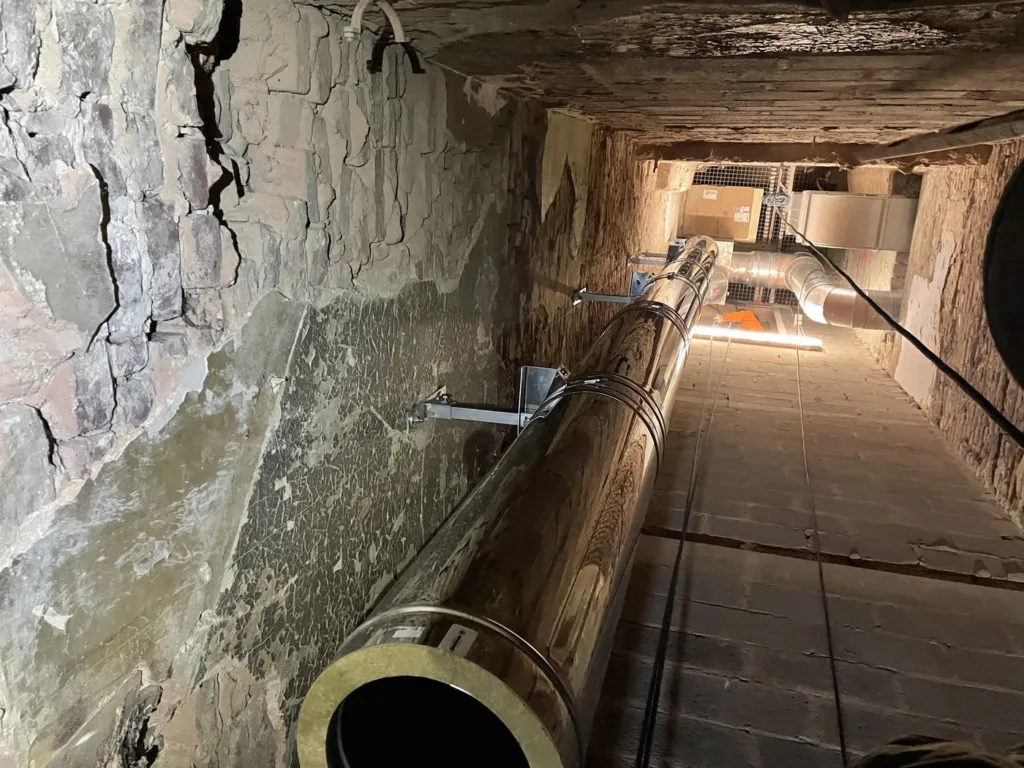

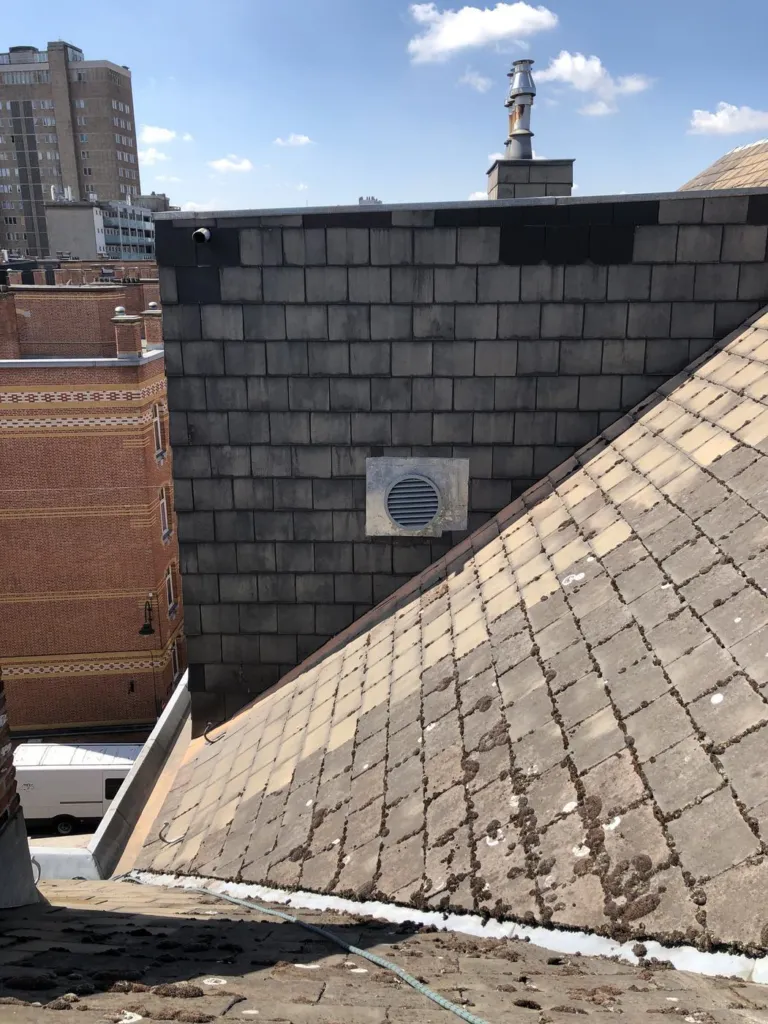

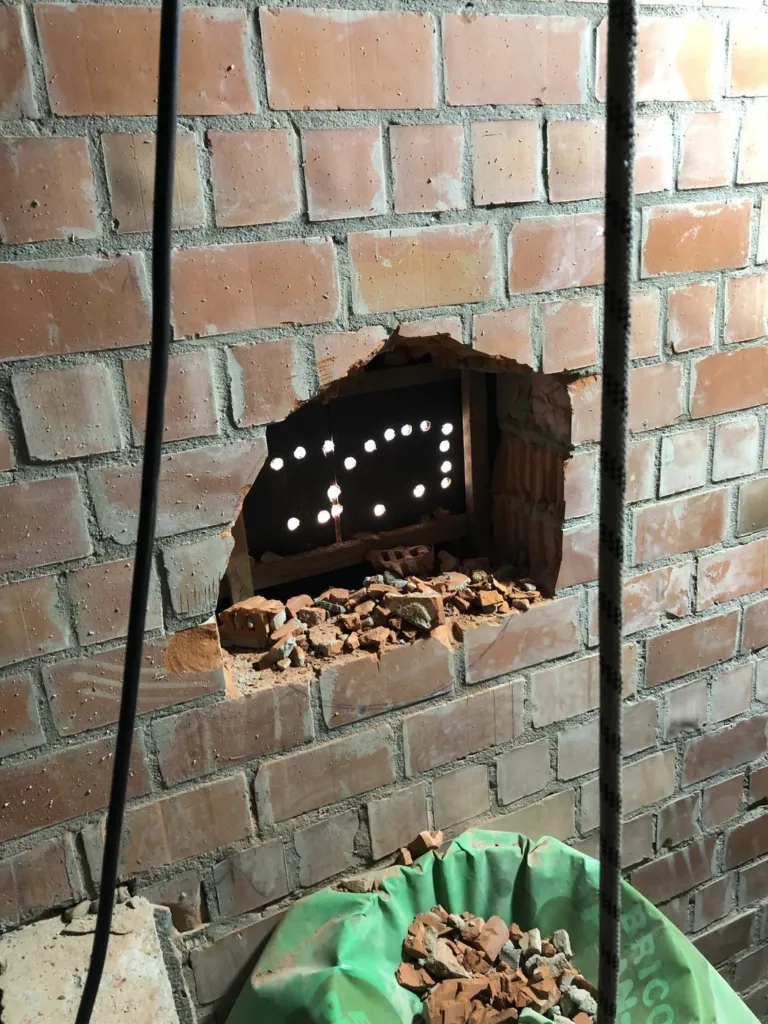

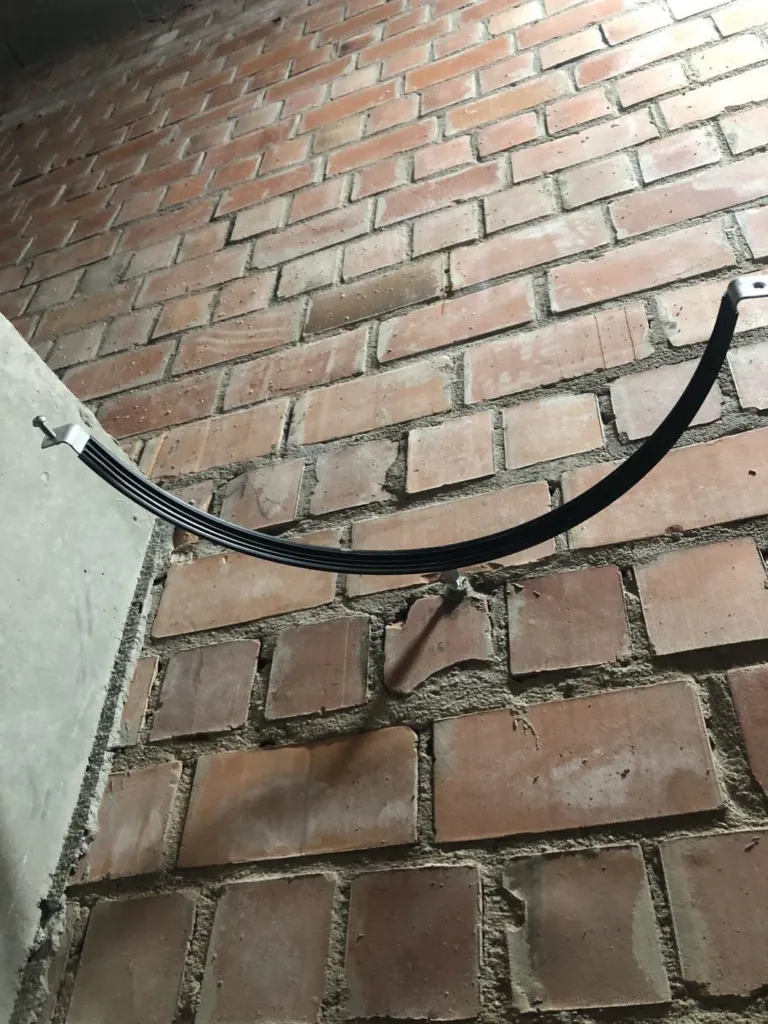

Cordes installées depuis l'ouverture haute. Pose des supports muraux le long du parcours, alignés, puis manutention des tronçons de conduit spiralé sur cordes et assemblage dans la gaine. Percement des passages, coudes au droit des murs, inspection par caméra des parties non accessibles, préparation d'une traversée en dalle et passage du conduit en toiture, jusqu'à la grille extérieure.
Le résultat

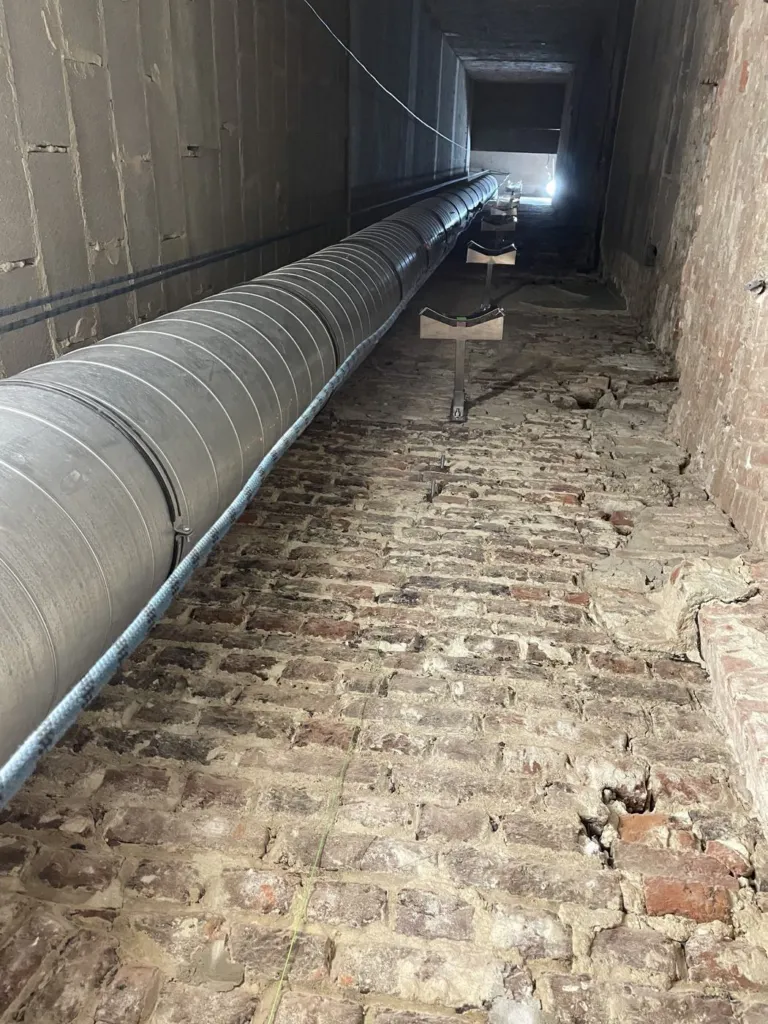

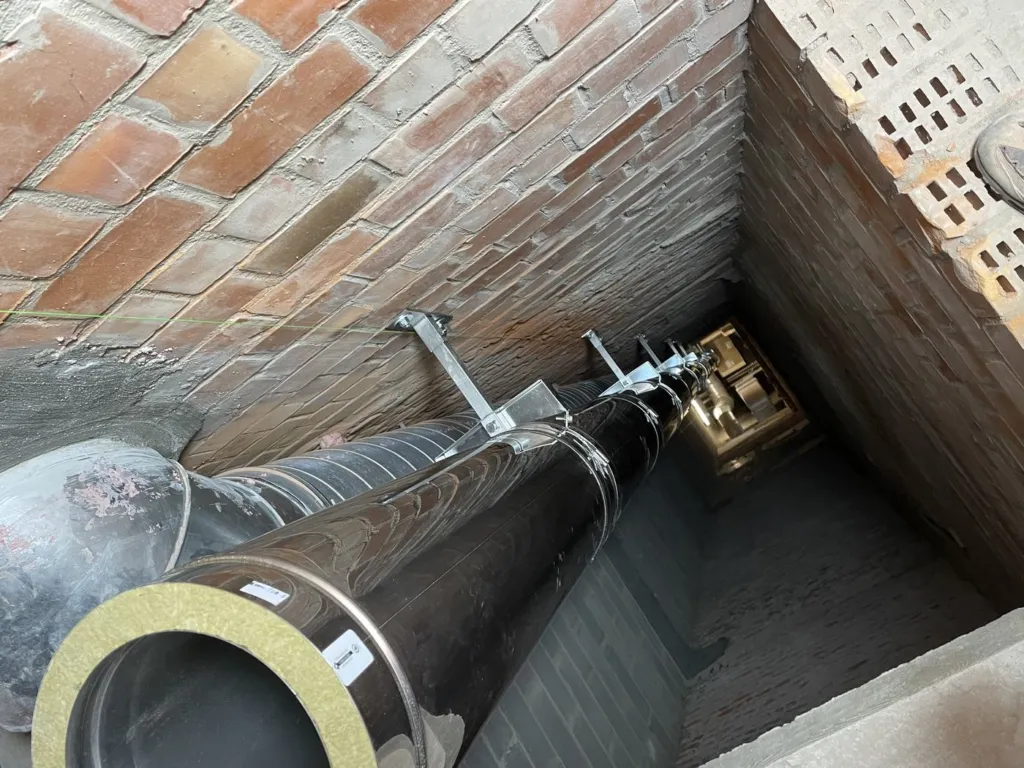

Un conduit continu de la galerie à la toiture, fixé sur ses supports, avec ses coudes et ses traversées, dans un volume où personne ne pouvait poser un pied. Les photos suivent la pose d'un support à l'autre.
Contrainte particulière

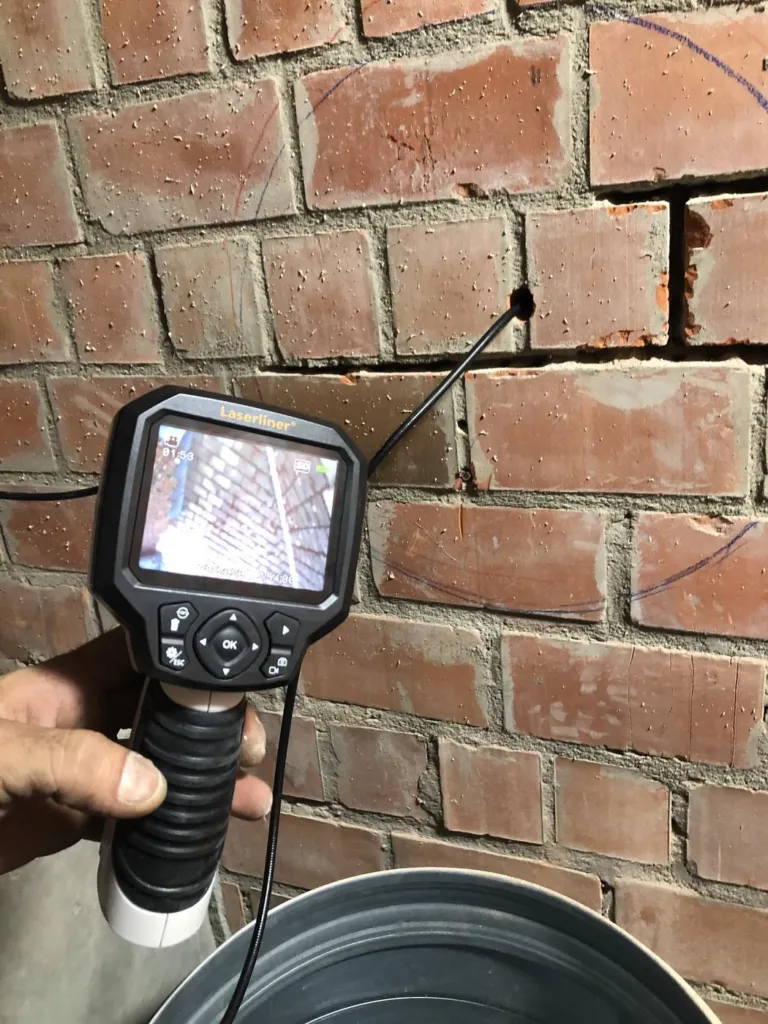

Une maçonnerie ancienne et friable par endroits : chaque fixation se teste avant de porter un conduit, et ce qu'on ne peut pas voir se regarde à la caméra avant de percer.
Faites glisser pour comparer
Le chantier en images
de la galerie à la grille en toiture
Le relevé
relevé- Hauteur
- 10 mLa gaine verticale, jusqu'à la toiture
- Période
- 2020 à 2022Deux campagnes
- Accès
- CordeDepuis l'ouverture haute
- Sur le chantier
- Le patronSur les cordes, tous les jours
- Type de bâtiment
- Bâtiment ancien, galerie et gaine technique
- Localisation
- Province d'Anvers
- Prestations
- Supports, conduits, percements, traversée en toiture
- Années
- 2020 à 2022
